一种真空负荷开关柜

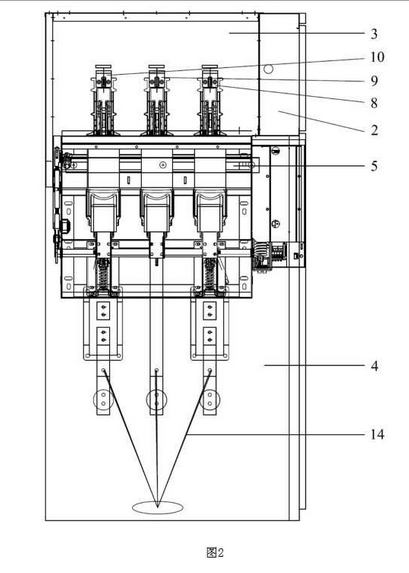

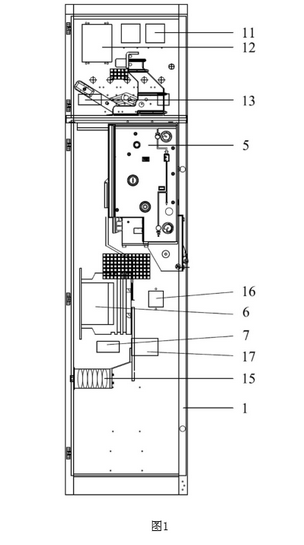

 1.一种真空负荷开关柜，其特征在于：包括壳体，所述壳体内设有第一容纳腔、第二容纳腔及第三容纳腔，所述第一容纳腔设于所述壳体上部的前端，所述第二容纳腔设于所述壳体上部的后端，所述第三容纳腔设于所述壳体的下部，所述第一容纳腔内设有仪表装置，所述第二容纳腔内设有主母线装置，所述第三容纳腔内由上至下分别设有真空断路器、电流互感器及带电显示器，所述主母线装置包括前后并列设置的第一母线槽、第二母线槽及第三母线槽，所述真空断路器包括隔离开关，所述隔离开关分别与所述第一母线槽、第二母线槽及第三母线槽电连接。

2.根据权利要求1所述的真空负荷开关柜，其特征在于：所述仪表装置包括控制器及分别与所述控制器电连接的电流表、继电保护器及故障显示器。

3.根据权利要求1所述的真空负荷开关柜，其特征在于：所述真空断路器还包括出线电缆。

4.根据权利要求1所述的真空负荷开关柜，其特征在于：所述带电显示器还电连接有带电传感器。

5.根据权利要求1所述的真空负荷开关柜，其特征在于：所述第三容纳腔内还设有电磁锁及照明装置。

6.根据权利要求1所述的真空负荷开关柜，其特征在于：所述壳体由铝锌板围合而成。
